Элементы и узлы ЭВМ.
Элемент ЭВМ – наименьшая конструктивная и функциональная часть ЭВМ, которая используется при ее логическом проектировании и технологической реализации. По назначению они различаются на логические, запоминающие и вспомогательные.
Логические элементы реализуют логические операции и применяются как для построения сложных логических схем (узлов), так и для управления работой отдельных блоков и устройств ЭВМ.
Запоминающие элементы предназначены для хранения и выдачи двоичной информации.
Вспомогательные элементы используются чаще всего для энергетического обеспечения и согласования работы различных блоков ЭВМ.
Рассмотрим принцип построения и функционирования элементов и узлов широко применяемых в ЭВМ.
Триггер – элементарный цифровой автомат с двумя устойчивыми состояниями. Состояние 0 на выход Q соответствует выключенному состоянию, а Q=1 – включенному. Триггеры осуществляют запоминание информации и остаются в заданном состоянии после прекращения действия переключающих сигналов. Они широко применяются широко применяются при цифровой обработке информации.

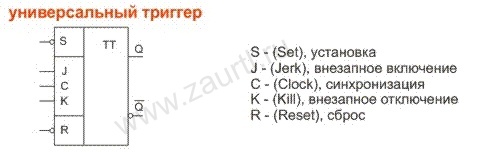

По способу организации логических связей, определяющие особенности функционирования, различают триггеры RS, T, D, JK. Из них JK триггер называется универсальным, так как из него можно получить все остальные виды триггеров.

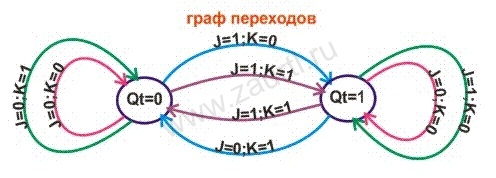

Принцип работы JK триггера хорошо поясняется на графе переходов.

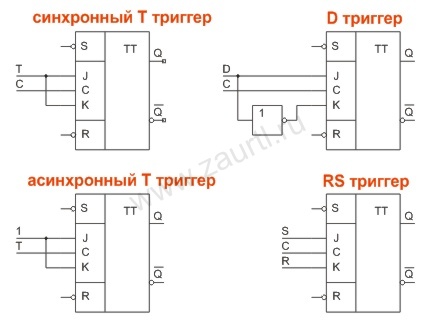

Схемы включения JK триггера:
Асинхронный Т триггер – счетный триггер, каждые два сигнала на входе Т формируют один сигнал на выходе.
Синхронный Т триггер – счетный триггер, каждые два сигнала на входе С формируют один сигнал на выходе, если на входе Т присутствует логическая 1.
Синхронный D триггер – реализует функцию временной задержки. Функционирует в соответствии со следующей таблицей переходов.

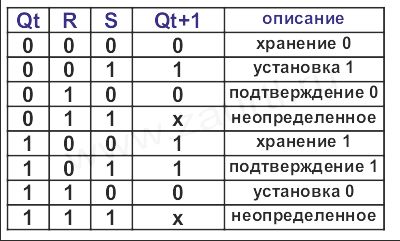

Асинхронный RS триггер – элементарный цифровой автомат с двумя устойчивыми состояниями и двумя входами R и S, функционирующий в соответствии со следующей таблицей переходов.
Синхронный RS триггер – отличается от асинхронных RS триггеров тем, что кроме информационных входов имеет вход синхронизации С. При С=0 триггер находится в режиме хранения информации. При С=1 синхронный триггер работает как асинхронный RS триггер.
Регистры – это узлы ЭВМ, служащие для хранения информации в виде машинных слов или его частей, а так же для выполнения над словами некоторых логических преобразований. Они представляют собой цифровые автоматы Мили, выполненные на триггерах.
Регистры способны выполнять следующие операции:
- установка регистра в состояние 0 или 1 (на всех выходах);
- прием и хранение в регистре n разрядного слова;
- сдвиг хранимого в регистре двоичного кода слова в право или в лево на заданное значение разрядов;
- преобразование кода хранимого слова в последовательный, и наоборот, при приеме или при выдачи двоичных данных;
- поразрядные логические операции.

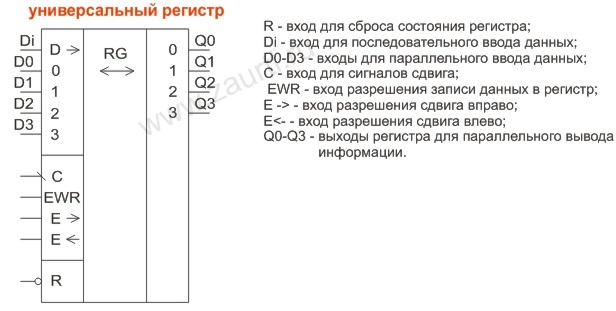

Ниже показано условно графическое обозначение универсального регистра и назначение его выводов:
Счетчики – узлы ЭВМ, которые осуществляют счет и хранение кода числа подсчитанных сигналов. Они представляют собой цифровые автоматы Мура, в которых новое состояние счетчика определяется его предыдущим состоянием и состоянием логической переменной на входе.
Внутреннее состояние счетчиков характеризуется коэффициентом пересчета К, определяющим число его устойчивых состояний. Основными параметрами являются разрешающая способность (минимальное время между двумя сигналами, которые надежно фиксируются) или максимальное быстродействие и информационная емкость. Обозначение и назначение выводов реверсивного счетчика показано на рисунке ниже.
Дешифратор, или избирательная схема, – это узел ЭВМ, в котором каждой комбинации входных сигналов соответствует наличие сигнала на одной вполне определенной шине на выходе (комбинационное устройство). Дешифраторы широко используются для преобразования двоичных кодов в управляющие сигналы для различных устройств ЭВМ.
Шифратор, или кодер, – это узел ЭВМ, преобразующий унитарный код в некоторый позиционный код. Если выходной код является двоичным позиционным, то шифратор называется двоичным. С помощью шифраторов возможно преобразование цифр десятичных чисел в двоичное представление с использованием любого другого двоично-десятичного кода.
Преобразователи кодов – это узлы ЭВМ, предназначенные для кодирования чисел. В число преобразователей кодов входят: двоично-десятичные преобразователи, преобразователи цифровой индикации, преобразователи прямого кода двоичных чисел в обратный или дополнительный код и т. д.

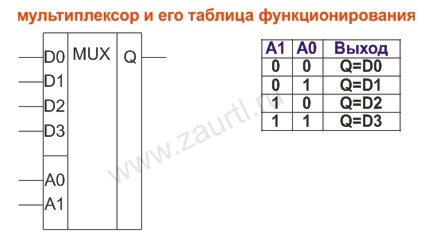

Мултиплексоры – это узлы, преобразующие параллельные цифровые коды в последовательные. В этом устройстве выход соединяется с одним из входов в зависимости от значения адресных входов. Мультиплексоры широко используются для синтеза комбинационных устройств, так как это способствует значительному уменьшению числа используемых микросхем.

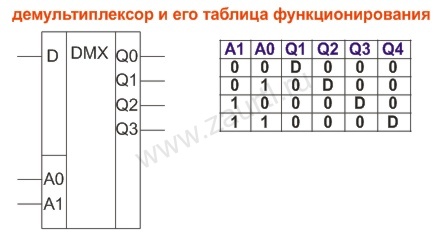

Демултиплексоры – это узлы, преобразующие информацию из последовательной формы в параллельную. Информационный вход D подключается к одному из выходов Qi определяемый адресными сигналами A0 и A1.
Сумматор – это узел, в котором выполняется арифметическая операция суммирования цифровых кодов двух двоичных чисел.

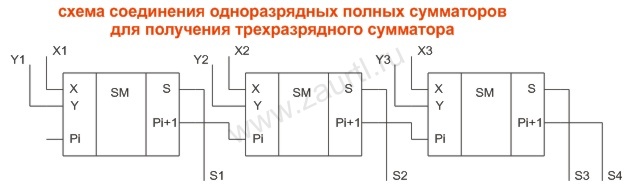

Используя одноразрядные сумматоры можно построить многоразрядные сумматоры.
